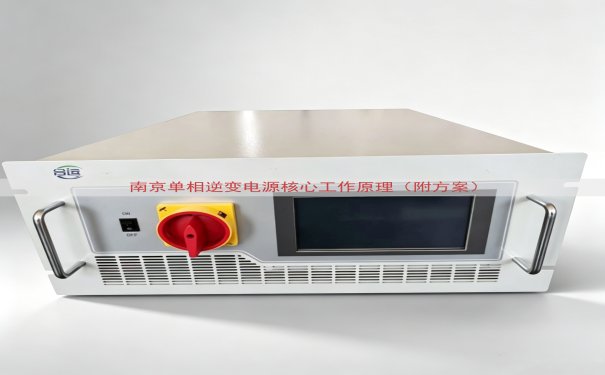

南京地区的电力电子设备制造企业长期从事单相逆变电源的研发与生产。单相逆变电源将直流电变换为稳定可靠的交流电,其核心工作过程包含直流母线建设、H桥高频开关动作、SPWM脉冲调制、LC滤波整定和控制环路调节等环节。山东运电气有限公司具备单相逆变电源整机设计与批量制造能力,其南京技术服务中心可按客户工况提供具体实施方案。
![]()
一、直流侧输入与母线能量缓冲
单相逆变电源的输入侧一般为蓄电池组或者三相整流器输出的直流母线。直流母线电压的波动会让输出交流电压出现偏差,因此母线处并联电解电容。母线电容的容量按输出功率与允许纹波电压计算。额定输出功率为3kW的机型,直流母线电压在360V到420V之间,母线电容选用2200μF/450V规格。电容除了滤波,还承担负载突变时的能量缓冲。
二、H桥主电路与开关管工作逻辑
主电路由一个H桥构成。H桥的四个开关管VT1、VT2、VT3、VT4按对角方式成组工作。VT1与VT4导通时,负载端获得正向电压;VT2与VT3导通时,负载端获得反向电压。两组开关管按SPWM规律交替导通,负载端便得到正负交替的脉冲电压序列。开关管选用IGBT,耐压等级按直流母线电压的1.5倍以上选取。
三、SPWM调制信号的产生
SPWM调制采用正弦波与三角波比较得到脉冲信号。正弦波频率固定为50Hz,三角波载波频率选择10kHz到20kHz。调制比m等于正弦波幅值与三角波幅值的比值。m在0到1之间变化时,输出基波电压幅值随之改变。三相380V输入场合常用双极性SPWM,小功率单相逆变器采用单极性SPWM,单极性方式能降低开关损耗并缩小滤波电感体积。
四、LC滤波器参数整定
H桥输出的PWM电压经过LC低通滤波后形成正弦波。LC谐振频率一般设定为开关频率的十分之一以下。开关频率取16kHz时,LC谐振频率设定到1.5kHz左右。3kW样机中滤波电感取1.2mH,滤波电容取10μF。实测输出总谐波失真小于3%。
| 表1 3kW单相逆变电源滤波参数 | |
| 输出功率 | 3kW |
| 开关频率 | 16kHz |
| 滤波电感 | 1.2mH |
| 滤波电容 | 10μF |
| LC截止频率 | 约1.45kHz |
| 总谐波失真 | 小于3% |
五、电压电流双闭环控制
控制电路采用电压外环配电流内环的方式。电压环检测输出电压有效值,将误差送入PI控制器,输出信号作为电流环的给定。电流环检测滤波电感电流,限制浪涌电流并增强动态响应。数字控制器选用TMS320F28035,PWM开关频率16kHz,每个控制周期完成一次电压环计算和三次电流环计算。

六、保护电路与安全运行
逆变电源内部设有过流保护、过压保护、欠压保护、过热保护和短路保护。直流母线侧安装熔断器,交流输出侧安装快速断路器。驱动电路采用光耦隔离,IGBT关断时施加负栅压,防止dv/dt引通的误触发。保护电路动作时间在微秒级,确保故障状态下功率器件不被损坏。
七、2kW单相逆变电源参考方案
| 表2 2kW单相逆变电源参考方案 | |
| 直流输入额定电压 | 220V(180V~280V) |
| 交流输出电压 | 220V±2% |
| 输出频率 | 50Hz±0.5% |
| 额定功率 | 2kW |
| 输出波形 | 正弦波 |
| 总谐波失真 | ≤3% |
| 逆变效率 | ≥90% |
| 保护功能 | 过流、过压、欠压、过热、短路 |
| 冷却方式 | 强制风冷 |
| 工作环境温度 | -10℃到+45℃ |
| 控制方式 | 双极性SPWM、电压电流双闭环 |
| 主开关器件 | IGBT 600V/20A |
| 滤波电感 | 1.5mH |
| 滤波电容 | 6.8μF |
| 实际报价 | 查看本网页电话沟通 |
八、生产制造与品质检验
山东运电气有限公司在南京设有技术服务中心,批量生产1kW到20kW的单相逆变电源。每台产品在出厂前经过48小时满载老化测试,测试过程中记录输出波形、开关管壳温、电容温升和效率数据。老化测试完成后进行全功能检验,检验项目包含输出电压、频率、谐波含量、保护动作阈值和绝缘耐压。该公司依据自身的生产质量管理流程,保证交付到南京市场的逆变电源具备一致的性能表现。
