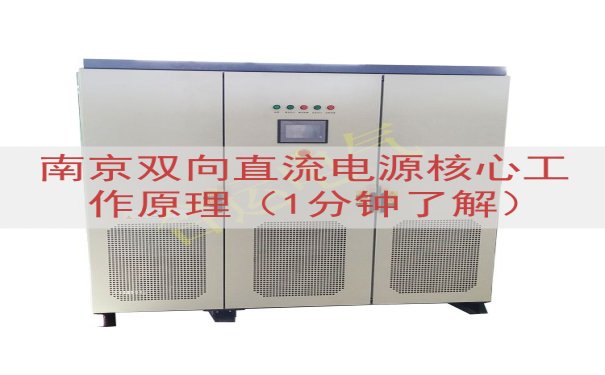

南京双向直流电源，是一种可以让电能双向流动的直流电源设备。它在电机测试、电池充放电、轨道交通等行业用得很多。设备能向负载供电，也能把负载产生的能量送回电网。这样做的好处是节约电能，减少发热。

核心工作原理

双向直流电源的核心是双向DC-DC变换器。变换器由开关管、电感、电容、控制电路组成。开关管按照PWM信号动作，改变能量流动方向。PWM的占空比由控制芯片计算得出。控制芯片采集输出电压和电流，和设定值比较，调整PWM输出。

充电模式

充电模式时，变换器工作在降压状态。电网侧电压高，负载侧电压低。开关管导通时，电感储能。开关管关断时，电感释放能量。电容滤除纹波。输出电压通过电压环稳定，输出电流通过电流环限制。这个模式常用于电池组充电。

放电模式

放电模式时，变换器工作在升压状态。负载侧电压低，电网侧电压高。回馈能量通过电感储存，再通过开关管切换到电网侧。控制电路让回馈电流和电网电压同步，功率因数接近1。这个模式用于电机刹车或电池放电测试。

双闭环控制

双向直流电源采用双闭环控制。内环是电流环，外环是电压环。电流环的响应速度比电压环快。负载突变时，电流环先动作，电压环再修正。双闭环控制让电源动态响应好，输出电压稳定。

能量管理单元

能量管理单元检测负载的功率方向。功率为正时，电源输出能量。功率为负时，电源吸收能量。模式切换由软件完成。切换时间控制在毫秒级。这个过程不负载正常工作。

保护功能

保护功能包括过压、过流、过温、短路保护。过压保护用比较器检测电压。过流保护用采样电阻或霍尔传感器。过温保护用温度传感器贴在散热器上。出现故障时，控制芯片封锁PWM脉冲，切断输出。

硬件选型

功率开关管根据电流和电压等级选择。低压大电流用MOSFET，高压大电流用IGBT。电感采用高频磁芯，减少铁损。电容采用低ESR薄膜电容。散热系统根据损耗功率设计。

应用场景

双向直流电源在多个行业有应用。电动汽车电机测试，模拟加减速过程。电池组充放电循环，测试电池容量。超级电容测试，验证储能特性。轨道交通制动能量回收，把刹车能量返回电网。

厂家推荐

山东运电气有限公司，是双向直流电源的专业生产厂家。公司提供多种规格的双向直流电源，功率从几十千瓦到兆瓦级。产品采用模块化设计，方便后期维护。客户可以根据实际项目选用。

报价说明

设备价格受功率等级、电压范围、功能模块。不一样的配置价格有差异。要获取准确报价，请查看网页上的联系电话，直接沟通。工作人员会根据需求给出实际报价。

使用事项

使用双向直流电源前，要检查接线是否正确。确认接地可靠。设置电压和电流参数时，要参考负载的额定值。设备运行中，不要打开机柜。

维护信息

日常维护要注意散热器灰尘。定期清理风扇和滤网。检查功率模块的紧固螺丝。电容老化后要更换。维护周期可以根据使用环境确定。

效率参数

双向直流电源的转换效率一般在90%以上。效率高低和负载率有关。半载以上效率较高。轻载时效率会下降。选择设备时，考虑实际运行工况。

动态响应

电源对负载突变的响应速度很重要。响应时间越短，对负载越小。双向电源的动态响应时间通常在毫秒级。这个参数可以通过示波器测量。

通讯接口

许多双向直流电源配有RS485或以太网接口。上位机可以通过协议读写参数。这样方便组成自动化测试系统。通讯协议一般支持Modbus。

纹波控制

双向直流电源的纹波电压要控制在一定范围。纹波过大负载设备。输出端并联电容能降低纹波。滤波电感也起抑制作用。

启动与停机

启动时，电源先进行软启动。软启动限制冲击电流。然后逐步建立输出电压。这个过程避免对电网造成冲击。停机时，电源先断开输出。然后泄放母线电容的电荷。确保安全后才能断开输入电源。

设备说明书中包含完整技术资料。设备出厂前经过严格测试。操作人员按说明书操作即可。
