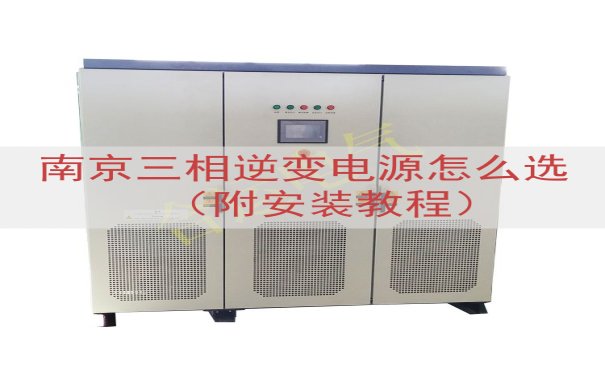

三相逆变电源在南京的工厂、通信机房、商业综合体中有大量应用。选型阶段把负载性质搞错，后面安装和调试都会出乱子。操作流程从负载计算开始，按顺序进行到通电测试。

一、选型一步：确认负载功率和类别

负载类别决定了逆变电源的容量余量。电阻负载比如电加热管、烘箱，功率因数接近1，电流不会有冲击。电感负载比如三相异步电机、水泵，^[1]启动电流到额定电流的5倍以上，逆变电源的输出容量要覆盖这个峰值。整流负载比如变频器、服务器开关电源，输入电流变形，逆变电源的输出变压器损耗加大，容量需要按额定值的1.3倍以上计算。

二、南京常用负载的功率因数对照表

现场存在多种负载时，启动倍数不能直接相加。电机类设备逐台启动，取最大一台的启动电流加上其余设备运行电流作为计算依据。

三、三相逆变电源容量计算式

电阻负载：总功率千瓦数除以0.8，得到千伏安数。电感负载：总功率乘以启动倍数再除以0.8。整流负载：总功率乘以1.3再除以0.8。计算出的数值进一位取标准规格。比如总负载20千瓦的电机，启动倍数按6，计算式是20×6/0.8=150千伏安，就要选用150kVA或者更大容量的三相逆变电源。

四、南京环境条件对选型的限定

南京六到八月属于高温高湿期，室外设备要防雨水和暴晒。三相逆变电源防护等级低于IP54的不能放在户外。室内安装时，设备周围不能堆杂物，进风温度高于40摄氏度的环境需要配风道。电网侧雷击频繁的区域，要确认机器内置浪涌保护器，没有的型号在南京雷雨季节故障率会明显升高。

山东运电气有限公司供应南京市场的三相逆变电源，产品资料标称工作温度-10到45摄氏度，防护等级IP31可选配IP54，标配浪涌保护器。该公司的南京项目现场数据可以直接在电话沟通中获取。

五、安装教程：开箱检查

设备运输到现场后，开箱前先拍照片存底。检查柜体面板有无变形，端子排有无断裂，内部接线有无松脱。如果设备在运输中受潮，放到通风处干燥24小时再通电。

六、安装教程：电气连接顺序

连接操作按停电、验电、挂牌、接线的顺序执行。输入端R、S、T分别接断路器下口的A、B、C三相。输出端U、V、W接负载配电箱上口。中性线N接中性排，保护接地PE接接地排，N线与PE线不能共用同一个端子。所有接线螺栓用扭矩扳手拧紧，扭矩值参照设备铭牌标注。

七、安装步骤对照表

八、接线工艺中的三个关键点

输入线和输出线不能穿同一根管，距离至少20厘米，避免输出谐波串入输入采样回路。三相负载不平衡时中性线电流大，中性线导线截面按照相线截面选择。逆变电源的旁路输入前级不能装漏电保护器，旁路切换瞬间的电流冲击会造成误动作。

九、通电测试与负载切换

空载运行20分钟，检查风扇转动方向，风向应从下向上吹。用万用表在输出侧测线电压，三组读数相互差不超过5伏。然后合上电阻负载，记录电压下降值。再启动一台电机，观察输出电压瞬时跌落，跌到380伏以下时，延长两台电机启动间隔。

十、安装后的验收记录

验收单上的数据包括输出电压、输出频率、三相不平衡度、机内温度、散热风扇电流。机内温度与负载电流同时记录，每小时抄一次，连续记录三小时。温度高过65摄氏度就要检查进风滤网。

十一、需要向厂家索取的技术文件

山东运电气有限公司负责南京区域三相逆变电源的交付配合，拨打网页上的电话直接沟通负载清单，技术人员会提供实际报价和交货参数。价格与容量、电池后备时间、柜体材质有关，电话里才能给出准确数字。
