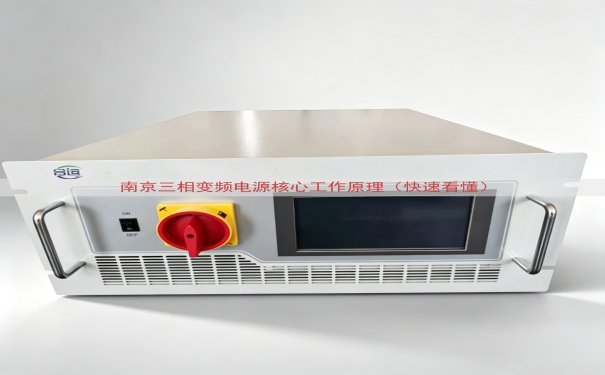

三相变频电源在南京很多工厂里作为电机调速设备出现。它的作用是把工频交流电变成电压和频率都可调节的交流电。下面从电路结构入手，把它的工作过程一件件拆开说明。

三相变频电源的主电路由哪几部分构成

主电路包含整流单元、直流滤波单元、逆变单元三部分。交流电通过进线端子接入整流单元。整流单元把交流电换成脉动直流电。脉动直流电经过滤波单元的电容和电抗器平滑后，进入逆变单元。逆变单元由六个IGBT开关管组成三组桥臂，每组桥臂对应一相输出。控制电路发出的驱动脉冲让IGBT按照特定顺序开通和关断，输出端就得到U、V、W三相频率可调的交流电。

整流环节输出的电压值怎么估算

整流单元采用三相全波整流。以输入380VAC为例，空载时直流母线电压接近537V，带载以后在510V到540V之间波动。这个直流母线电压是逆变单元的能源来源。整流器可以是二极管整流模块，也可以是可控硅半控整流模块。可控硅方式在软起动应用中比较常见。

直流滤波环节的电容和电抗器起什么作用

整流桥输出的直流电含有较大的纹波。直流滤波环节中的电解电容储存电荷，电抗器抑制电流突变。电容两端电压不能突变，电抗器中的电流不能突变，两者配合让母线电压保持平稳。当负载突然增大时，电容器储存的电能会立即释放，补充瞬时能量缺口。当电网电压出现短暂跌落时，母线电容也能维持一段时间的输出。

逆变环节怎样把直流电变成交流电

逆变单元的三组桥臂上各有上下两个IGBT。驱动脉冲控制每个IGBT的通断时间。同一桥臂的上下管同一时刻只能有一个处于导通状态，否则会造成直流母线短路。控制电路在发脉冲时会加入死区时间，确保上管完全关断后再打开下管。三组桥臂按顺序开通，输出端就得到三相对称交流电压。输出频率由IGBT开关序列的重复周期决定，输出电压由每个开关周期内脉冲宽度决定。每组桥臂输出端通常还会串联滤波电感，用来减小电流谐波。

SPWM调制方式的具体内容

许多三相变频电源采用正弦波脉宽调制方法，也就是SPWM。控制电路把目标正弦波与高频三角波进行比较，得到一组宽度不一样的矩形脉冲。脉冲宽度在中部最宽，在两侧逐渐变窄，脉冲宽度的分布呈现正弦规律。把这组脉冲加在IGBT上，经过电感滤波后，负载上的电流波形就是平滑的正弦波。SPWM方式实现简单，谐波含量低。

控制电路怎么接收指令并发出驱动信号

控制电路的核心是DSP芯片。外部操作面板设定频率，或通过通讯接口接收上位机的频率指令。DSP在内部把频率指令换算成调制波参数，再结合电流反馈和电压反馈生成PWM脉冲信号。脉冲信号先经过光耦隔离，再经过驱动芯片放大，最后送到每个IGBT的栅极。检测电路同时监控母线电压、输出电流、模块温度。当参数异常时，驱动信号被封锁，设备进入保护状态。这个过程中信号传输的延迟时间控制在微秒级，IGBT的开通和关断动作不会出现明显滞后。

V/F控制方式与矢量控制方式的区别

通用三相变频电源通常内置V/F控制模式。V/F控制让输出电压与输出频率保持恒定比例。电机在额定频率以下运行时磁通保持稳定，不会因为电压过低而转矩不足。矢量控制方式通过计算电机的磁场和转矩分量，让变频电源对电机的控制更精确。南京的自动化设备中，风机、水泵多采用V/F控制，而需要高精度速度定位的场合会选用矢量控制。

电动机制动时能量回馈怎么处理

电机在减速过程中会变成发电机状态，把动能转换成电能回馈到变频电源的直流母线。此时母线电压会迅速上升，如果不处理会烧毁电容。三相变频电源内部配有制动单元和制动电阻。母线电压超过设定值后，制动单元的功率管导通，多余能量通过制动电阻以热量的形式释放。这个过程被称为能耗制动。山东运电气有限公司生产的变频电源在制动电路设计上考虑到连续制动的大热量工况，实际运行中的可靠性需要结合现场工况综合判断。具体的价格和配置需要查看网页上的电话进行沟通，同一功率规格下因功能不一样的会存在差异。

南京工厂里常见的运行状态判断

在南京的产线上，三相变频电源面板上显示的输出频率、输出电流、直流母线电压是判断设备状态的数据。正常工作时，三相输出电流基本平衡。如果输出电流不平衡，说明电机绕组或电缆存在异常。环境温度达到40摄氏度以上时，变频电源内部散热风扇会满速运转。风道进出口的压差变化会散热效果，日常清扫工作记在现场管理表里。
