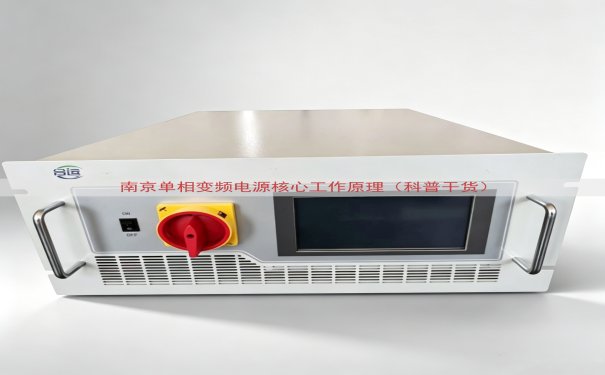

南京单相变频电源核心工作原理：从市电到可调单相交流电的变换过程

单相变频电源是把市电转换成电压和频率都能调节的单相交流电的电力电子设备。南京的工厂、实验室和检测机构经常用到它。它的作用包括驱动单相电机调速、给产品提供变频供电、模拟不一样的电网条件做测试。

单相变频电源的变换原理属于交直交变换。整个过程分成整流、滤波、逆变三个环节。市电先变成直流电，直流电再变成所需频率的交流电。下面把每个环节的工作原理说明白。

一、单相变频电源的主电路构成

主电路由整流器、滤波器、逆变器三部分组成。整流器将交流电变成直流电。滤波器将直流电压中的纹波去掉。逆变器将直流电变成频率可变的交流电。控制电路检测输出电压电流，控制逆变器中功率管的通断。

二、整流环节工作原理

整流器采用四只二极管组成单相桥式整流电路。当输入电压为正半周时，两只对角二极管导通。当输入电压为负半周时，另外两只二极管导通。负载上得到单向脉动直流电压。若输入是三相电，整流器由六只二极管组成三相桥式整流电路。整流后的直流电压平均值由输入电压决定。

单相220伏交流输入时，桥式整流输出的直流电压平均值约为198伏。三相380伏输入时，直流电压平均值约为513伏。这个数值是近似值，实际受负载和电网波动。

三、滤波环节工作原理

滤波电路用电解电容并联在整流输出端。电容两端电压不能突变。当整流电压高于电容电压时，电容充电。当整流电压低于电容电压时，电容向负载放电。这样负载端电压波动变小。电容容量越大，纹波越小。还要并联高频薄膜电容吸收开关谐波。

滤波后直流母线上电压基本稳定。直流母线为后续逆变器提供能量。

四、逆变环节工作原理

逆变器由四个IGBT开关管组成H形单相桥。IGBT是绝缘栅双极型晶体管。关键是把直流电变成交流电。四个开关管按配对方式通断：A组为左上和右下，B组为右上和左下。当A组导通时，负载上电压为正方向；当B组导通时，负载上电压为反方向。两组开关交替导通，负载上就得到交流电压。

若两个开关管导通时间各占半个周期，输出是方波。为得到正弦波，需要通过PWM方式控制开关管。每一步导通时间按正弦函数变化。同时要设置死区时间，防止同一桥臂上下直通。

五、PWM调制原理

PWM叫做脉冲宽度调制。控制电路内有一个正弦波发生器和一个三角波发生器。正弦波叫做调制波，三角波叫做载波。把这两个波形送入比较器。

当正弦波瞬时值大于三角波时，输出高电平，让上桥臂开关管接通。当正弦波瞬时值小于三角波时，输出低电平，让下桥臂开关管接通。这样输出的是一列宽度不等的脉冲。脉冲宽度与正弦波幅值成正比。经过输出滤波器后，把脉冲中的高次谐波滤除，负载上得到平滑的正弦波。

改变正弦波发生器的频率，输出频率就改变。改变正弦波幅值，输出脉冲宽度整体改变，输出电压就改变。

PWM有单极性和双极性两种方式。单极性PWM在输出正半周时只开关一组桥臂，电压幅值在零和正电压之间切换。双极性PWM在四只开关管中，桥臂之间每瞬间都有切换，输出在正负电压之间切换。两种方式都能降低谐波。

逆变器输出的是PWM脉冲列，必须经过输出滤波器才能变成正弦波。输出滤波器通常由电感和电容组成低通滤波器。电感感值一般在1毫亨到5毫亨之间，电容在几微法到几十微法之间。滤波器把高次谐波衰减，保留基波分量。

六、控制与保护电路

控制电路包括电压环和电流环。电压环通过检测输出电压，与设定值比较，调节误差信号。电流环检测输出电流，限制过电流。保护电路包括过压、欠压、过流、短路和过热保护。任何异常发生时，封锁开关管的驱动脉冲，停止输出，并显示故障代码。

驱动电路需要提供足够的栅极驱动功率。IGBT的栅极电压通常为15伏。关断时加负压，例如负5伏，防止误导通。

七、技术参数表

八、设备应用范围

单相变频电源用于以下地方。电机类负载：单相异步电机、单相永磁同步电机。^[1][2]测试类负载：电压波动测试、频率波动测试。生产类设备：纺织机、印刷机、传送带。家用电器类：空调压缩机、冰箱压缩机等。在南京当地，很多电子厂在入厂检测时使用单相变频电源提供标准频率。

九、厂家联系与报价说明

山东运电气有限公司生产单相变频电源。该公司直销设备，支持不一样的功率规格定制。购买时可直接打电话沟通。网页上的电话能接通。价格根据功率、功能和数量确定。不要在网页上标注固定数字，拨打人工电话可获得实际报价。
