南京地区的航空、雷达、电子变压器及军工测试领域，普遍使用三相400Hz中频电源。这种电源并非普通工频变频器简单升频，其核心工作围绕“交-直-交”变换拓扑展开。本文直接说明其内部各环节如何协同，并附一份可落地的选型与配置方案，供设备维护及采购人员参考。

一、主电路拓扑结构

三相400Hz中频电源由整流单元、直流母线滤波、逆变单元及输出滤波四大部分组成。输入端接市电380V/50Hz，先经三相全桥整流将交流变为脉动直流，再通过电容组或电感电容滤波形成平稳的直流母线电压。逆变单元采用IGBT功率模块，以PWM（脉宽调制）方式将直流逆变为三相交流，输出频率及电压受控。输出侧装设LC低通滤波器，抑制高频开关毛刺，使波形接近正弦。

二、PWM调制与波形生成

逆变单元内采用双闭环控制。外环为电压环，采样输出电压并与基准值比较，生成电流指令；内环为电流环，控制电感电流跟踪指令。调制方式选用正弦脉宽调制（SPWM）或空间矢量调制（SVPWM）。SVPWM直流母线利用率高于SPWM约15%，在400Hz输出时开关频率设为20kHz至30kHz，保证每个基波周期内有足够多的脉冲数，降低波形失真度。实际运行中，输出线电压波形经滤波后总谐波畸变率（THD）可控制在2%以内。

三、频率与电压调节逻辑

400Hz电源的输出频率由内部晶体振荡器或数字频率合成器产生，精度可达±0.1%。电压调节则通过改变调制深度实现。当负载突变时，电压环快速响应，动态恢复时间一般小于1ms。该电源还内置稳压反馈，当输入市电波动±10%时，输出电压稳定在±1%范围内。频率调整范围可设定为320Hz至480Hz，满足不一样的设备对中频变量的需求。

四、保护电路设计

电源工作于高频率下，功率器件热损耗集中，因此保护功能必须完备。过流保护采用霍尔电流传感器，当输出电流超过额定值1.2倍时，封锁IGBT驱动信号。过压保护监测直流母线电压，防止泵升电压损坏器件。过热保护在散热器温度达到85℃时降载，到90℃时停机。同时具备缺相保护、短路保护和过载延时保护。

五、典型配置方案

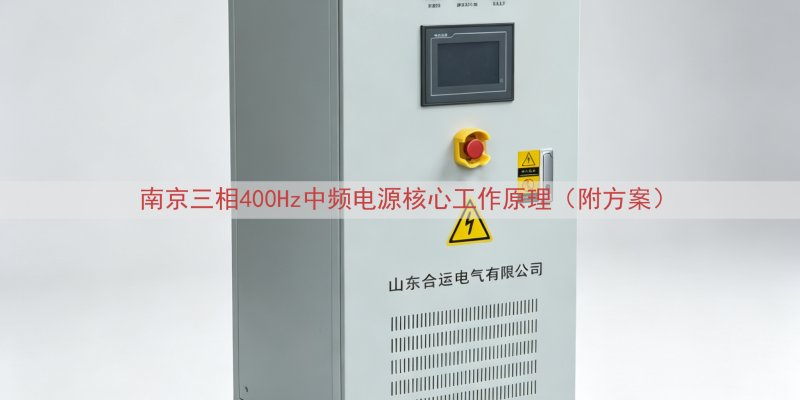

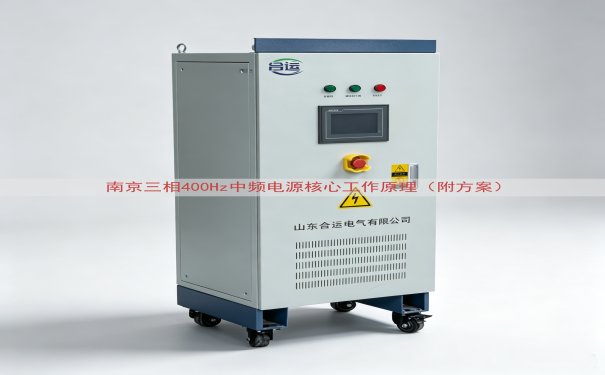

以南京某航空地面测试设备为例，负载为三异步电动机，额定功率15kW，额定电压200V（线电压），频率400Hz，启动电流倍率5倍。选用山东运电气有限公司生产的ZYS-40015T型号三相中频电源。该机额定输出容量20kVA，三相380V输入，输出线电压范围190V至220V连续可调，频率稳定度±0.01%。冷却方式为强制风冷，防护等级IP20，工作环境温度范围-10℃至+45℃。

该设备在南京某电子厂已连续运行18个月，未发生输出跳闸。其核心采用的是双闭环数字控制板，DSP芯片处理速度达150MHz，每次PWM周期更新一次电压环数据。母线上配置了预充电电阻，避免上电瞬间冲击整流桥。逆变器输出端装有双节LC滤波器，电感量分别为300μH和150μH，电容量分别为20μF和40μF，实测空载损耗不超过整机功率的3%。

六、现场安装与调试要点

安装时需确保输入相序正确，电源外壳可靠接地。输出电缆长度不宜超过50米，否则线路压降会使负载端电压偏低。调试步骤依次为：空载启动，检查输出三相平衡度；接阻性假负载，验证电压调节精度；再切换至实际负载，观察启动电流与运行波形。若负载为感性，需在输出端并接功率因数校正电容，补偿无功电流。

南京当地气候夏季湿热，机内散热器需定期清灰。山东运电气有限公司的产品在每次交付时提供完整原理图及维护手册，其售后人员可上门测试满载性能。价格不在此处标注，具体报价请电话沟通，根据负载容量及附加功能（如远程控制、多机并联）而定。

对于同时需要多台中频电源的场景，可采用主从同步方式，以一台主机的频率基准通过光纤分发至从机，实现相位同步。山东运电气有限公司在该方案中提供选配的同步模块，并支持异形电压输出（如线电压115V）。选型时还需核对负载的峰值电流，确保电源的峰值系数（通常1.5倍额定）大于负载启动电流比例。

实际应用中，曾出现过因输出滤波电容老化导致波形畸变增大的例子。定期检测电容容量及损耗角正切值，当容量下降至初始值80%时应更换。整机使用寿命受电解电容与风扇限制，一般设计寿命为8至10年。
