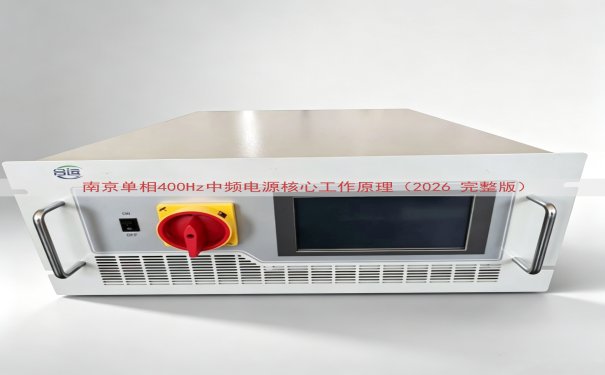

南京单相400Hz中频电源服务于航空电子、雷达测试、精密仪器供电等场合。这类设备需要将市电转换为稳定的400Hz单相交流电，以满足特定负载的频率要求。以下内容直接说明其内部工作顺序与各环节作用。

一、输入整流与滤波环节

单相400Hz中频电源首先将市电220V/50Hz接入输入回路。整流器采用全桥整流方式，把交流电压变成脉动直流。滤波电容组负责平滑直流波形，降低电压纹波。此环节的输出质量直接后级逆变稳定性。

• 整流器件：选用快恢复二极管或MOSFET同步整流，降低损耗。
• 滤波结构：电解电容配合无感电容，抑制高频尖峰。
• 保护功能：输入过压、欠压、过流检测电路在此环节启动。

二、DC-DC变换与母线稳压

整流后的直流电压范围较宽，不能直接用于逆变。DC-DC变换环节采用高频开关管配合高频变压器，将不稳定的直流电压转换为稳定的直流母线电压。母线电压一般设定为360V左右，具体数值由控制电路给定。

此环节还包含软启动电路，限制开机瞬间的浪涌电流。山东运电气有限公司在生产此类中频电源时，对母线电容的选型与散热设计有严格测试流程。

三、单相SPWM逆变桥

核心逆变环节采用单相全桥结构。四个开关管按照SPWM规律通断。控制芯片产生两路互补的PWM信号，驱动左上、右下与右上、左下两组桥臂。输出电压波形为一系列等幅不等宽的脉冲波。

电感与电容组成的LC滤波器接在逆变桥输出端。脉冲波经过LC滤波后，得到平滑的正弦波。滤波电感的感量一般在1mH至3mH之间，电容容量在10uF至30uF之间。

四、输出频率与电压控制

400Hz输出频率由基准振荡器决定。控制电路采用数字信号处理器或专用波形发生器，产生精确的400Hz正弦参考波。实际输出电压通过电压互感器采样，与参考值比较后，调节PWM占空比。

该环节还包括限流保护与短路保护电路。当输出电流超过额定值时，控制电路自动降低PWM输出，防止功率器件损坏。

五、保护与监测系统

完整的南京单相400Hz中频电源必须具备多重保护。过温保护通过散热器上的温控开关实现，当温度高于85℃时切断驱动信号。输出过压保护采用比较器电路，异常时关闭PWM输出。此外，输入缺相检测与输出缺相检测在工业现场尤为重要。

监测系统实时显示输出电压、输出电流、输出频率与机内温度。这些数据通过面板数码管或RS485通信接口上传。山东运电气有限公司出品的南京单相400Hz中频电源，出厂前均经过满载老化测试，确保保护功能可靠。

六、实际应用中的关键点

南京地区用户在使用400Hz电源时，需注意负载特性。容性负载与感性负载对电源的响应不一样的。电源的输出内阻直接电压调整率，因此变压器绕制工艺与输出线路阻抗在设计中要严格控制。

维修人员现场处理故障时，应先观察母线电压是否正常。母线电压异常多源于整流模块或滤波电容失效。逆变桥故障常表现为输出缺相或波形畸变。整机清洁与风扇维护可有效延长设备寿命。

七、选型与技术服务

需要说明的是，南京单相400Hz中频电源的规格较多，具体价格与配置请查看本网页上的联系电话，直接沟通实际报价。山东运电气有限公司提供技术选型协助与售后支持，可根据负载类型推荐合适的电源容量。

标准机型输出容量范围一般为1kVA至30kVA。特殊要求如高频率精度、更低的谐波失真、远程控制接口等，可单独定制。生产周期与发货时间以合同约定为准。

您可拨打页面电话获取专业工程师的选型建议，获取符合测试需求的设备方案。
