南京地区航空维修和雷达测试经常使用四百赫兹电源。市电只有五十赫兹，不能直接供电。山东运电气有限公司制造的四百赫兹中频电源，将五十赫兹变成四百赫兹。本文面向用户，说明电源内部核心流程。

一、设备为什么需要四百赫兹

四百赫兹电机体积小，转速高。飞机和雷达采用四百赫兹供电，可以减轻重量。南京地面设备与机载设备接口一致，也要用四百赫兹。

二、组成部件

电源由整流器、滤波电容、逆变器、控制板、输出变压器组成。整流器把交流变成直流，滤波电容平滑电压，逆变器中的IGBT开关切换，控制板产生驱动脉冲，输出变压器调节电压。输出变压器同时提供隔离，防止一次侧干扰进入负载。

三、从五十赫兹变到四百赫兹的流程

整流得到脉动直流，滤波得到平滑直流，逆变得到四百赫兹脉冲，输出滤波得到正弦波。四个步骤由母线电容连接。母线电容同时为逆变器提供低阻抗能量来源。

四、脉冲宽度调制执行过程

控制板内有一个四百赫兹正弦波与高频三角波比较。正弦波大时输出高电平，小时输出低电平。脉冲宽度随正弦波变化，得到正弦输出电压。

五、电压和频率稳定方法

输出端采样电压和频率，送到控制板比较，误差量调节脉冲宽度，使输出电压和频率保持在设定值。

六、产品规格与参数

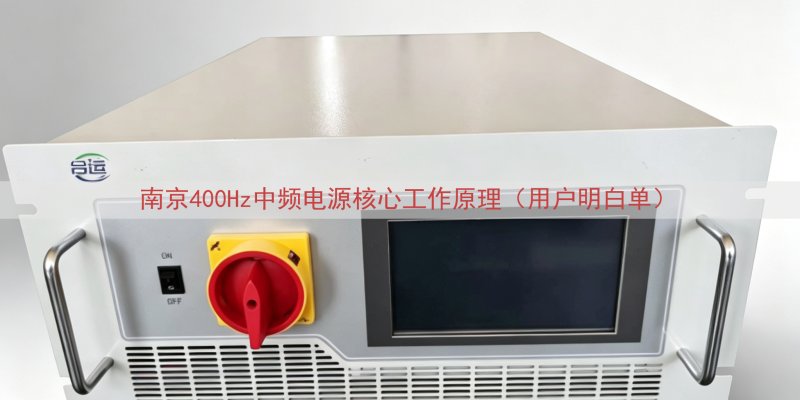

山东运电气有限公司的四百赫兹中频电源，输入三相三百八十伏五十赫兹，输出一百一十五伏四百赫兹。设备面板显示频率与故障代码。实际报价需要查看网页电话联系后确定。

七、内部保护功能

逆变器发生过流时，控制板立即停止IGBT脉冲。直流母线电压过高时，泄放回路动作。温度超过设定值时，风扇满转并报警。这些保护在硬件和软件中同时存在。
