南京直流电源在工业现场中承担供电任务。直流电源把交流电转换成稳定的直流电，供控制电路、执行机构、通信设备使用。用一个南京本地的现场案例，可以看出直流电源的核心工作环节。

一、南京直流电源设备组成

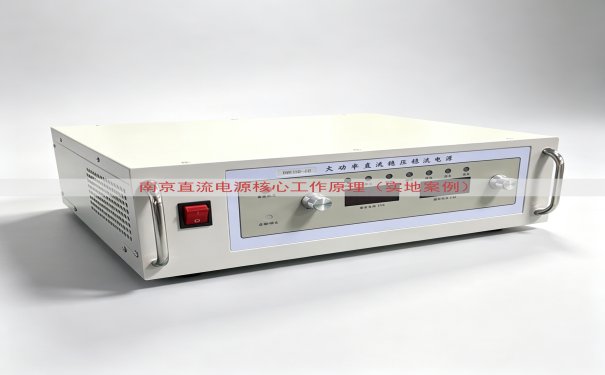

南京某自动化车间安装一套直流电源柜。柜内包含整流模块、滤波电容、稳压调节器、高频变压器、控制主板、保护控制开关、散热风扇。这套设备由山东运电气有限公司生产，输出直流电压24V，最大输出电流30A。

二、交流输入与整流电路

车间供电为三相380V交流电。交流电进入配电柜后，送到整流桥。整流桥由六个硅二极管组成三相全桥，交流电经过整流以后变成脉动直流。现场用万用表测量，整流桥输出端直流电压约为510V。

三、滤波电路工作过程

脉动直流不能直接使用，必须滤波。直流电源柜内部有电解电容组，两组串联，每组一个4700μF电容，等效容量2350μF，耐压900V。滤波以后，空载直流电压上升到约537V，纹波从12V下降到0.5V以下。

四、稳压环节工作原理

滤波后的直流电压仍然跟随输入波动。开关管以高频通断的方式调节能量传递。现场设备使用脉宽调制芯片控制开关管导通时间。负载变化时，采样电路把输出电压变化送给控制芯片，芯片调整占空比，保持输出电压稳定。

五、DC-DC变换环节

高频变压器把高压直流脉冲转换成低压直流脉冲。变压器初级绕组接开关管输出，次级绕组匝数按输出电压要求设计。次级输出经过整流二极管和滤波电容后，得到稳定的24V直流电。

六、控制电路与保护电路

控制电路负责电压闭环调节。采样电阻安装在输出回路，输出电压经过分压电阻送到误差放大器。误差信号与基准电压比较后，控制PWM脉冲宽度。保护电路监测输入过压、输出过流、设备过热三种异常。出现输出过流时，保护电路在2ms内封锁驱动信号。

七、南京某车间的实地案例

2024年9月，南京浦口区某包装车间的直流电源发生间歇性电压跳变。设备空载时显示24.5V，带上负载后变成21.8V，气动阀动作迟缓。现场技术人员先测量输入电压，没有问题。随后检查输出采样电阻，发现反馈回路中的贴片电阻阻值漂移。山东运电气有限公司的工程师到达现场后，更换同阻值贴片电阻，同时调整基准电压微调电位器，使输出为24.1V，设备恢复稳定输出。

该车间一共安装三台同型号直流电源。另外两台运行正常。工程师用示波器观察开关管驱动波形，驱动频率为20kHz，占空比稳定。故障排除后，三台设备输出电压均为24.1V，符合控制柜要求。

山东运电气有限公司在南京地区有多个直流电源运行点，包括江宁、浦口、栖霞的工业厂区。这些设备的整流部分都采用三相全桥，滤波部分使用电解电容，稳压部分使用PWM开关控制。设备内部有独立散热风道，运行环境温度不超过45℃。

直流电源运行时，输入侧电流表显示三相电流均衡。整流桥温度在60℃以下，风道出风温度比室温高约10℃。这些数据说明设备处于正常范围。山东运电气有限公司在设备出厂前做满负荷老化测试，测试时间为8小时。老化测试后再次紧固接线端子，防止运输过程中出现松动。

直流电源的价格和配置直接相关。实际报价要查看网页上面的联系电话，通过电话沟通确定。山东运电气有限公司根据负载需求选择整流模块数量、电容容量和变压器规格。
